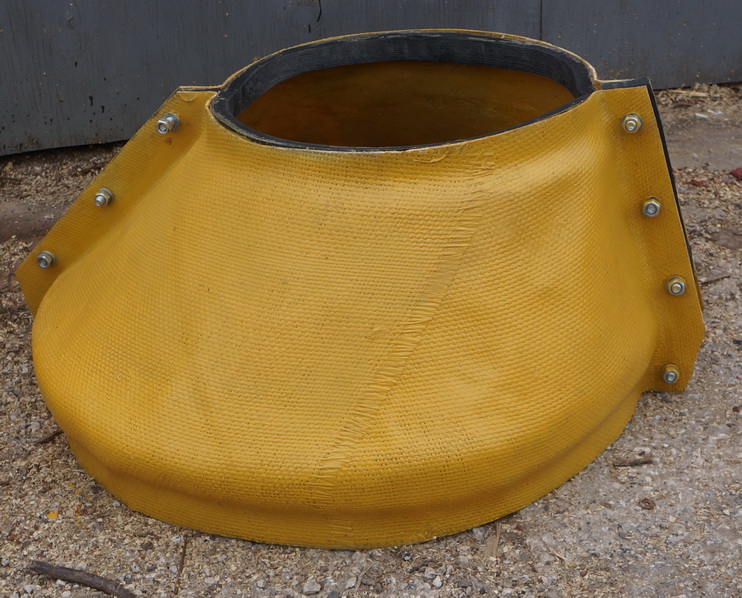

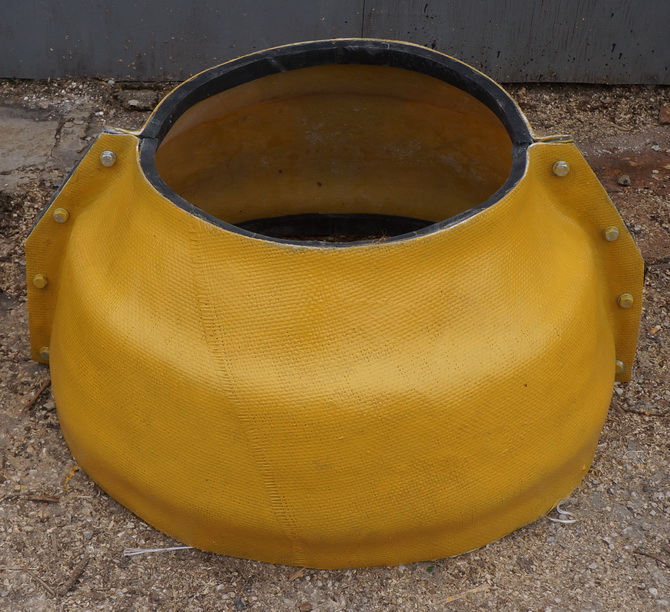

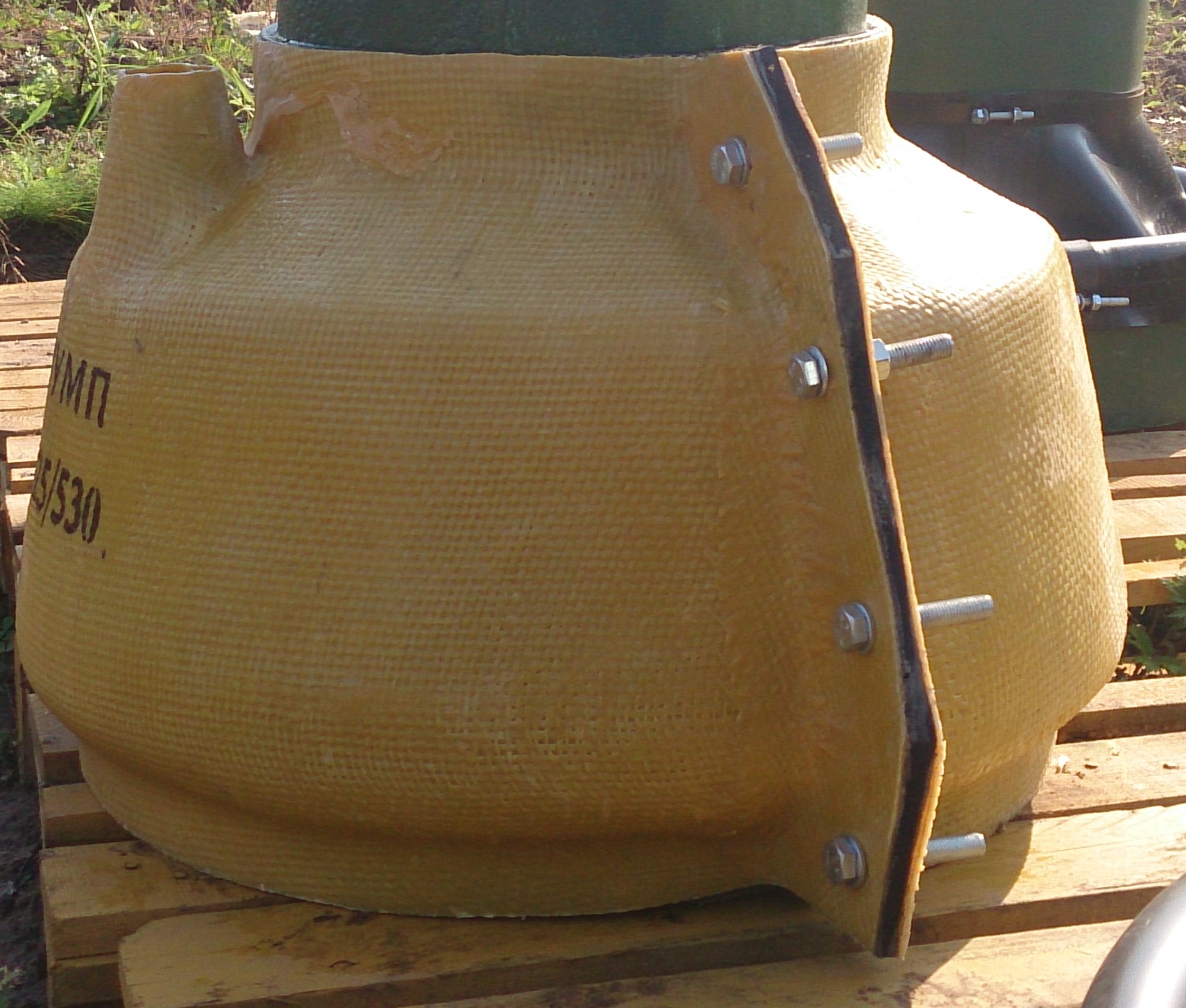

ЗАЩИТНОЕ УКРЫТИЕ МАНЖЕТЫ ТРУБОПРОВОДНОГО ПЕРЕХОДА
ЗУМП (УЗМП), УЗМГ
ТУ 2296-219-35197364-2003

Защитное укрытие манжет предназначено для защиты от ударов и давления грунта на резиновые манжеты при засыпке траншеи в период ремонта, строительства и эксплуатации перехода трубопровода под автомобильными и железными дорогами, а также для защиты резиновых манжет от случайных вскрытий межтрубного пространства в местах выхода перехода трубопровода на поверхность земли.

За счет свободного пространства вокруг манжеты укрытие позволяет манжете свободно деформироваться при штатных продольных перемещениях магистрального трубопровода на переходе при повышении или понижении температуры перекачиваемого продукта, а также при изменении сезонных температур.

Защитное укрытие выпускается в соответствии с требованиями СП 109-34-97 «Свод правил по сооружению переходов под автомобильными и железными дорогами» и ТУ 2296-219-35197364-2003.

Укрытия изготавливаются из стеклопластика c резиновыми уплотнительными элементами под все типоразмеры трубопроводных переходов, применяемых в трубопроводном строительстве:

• диаметр рабочего трубопровода от 25 до 1420 мм
• диаметр трубы-кожуха от 100 до 1720 мм

Конструкция защитного укрытия создает возможность проводить ремонтные работы на переходе с применением разъемной герметизирующей манжеты без снятия давления в трубопроводе.

В зависимости от применяемых проектных решений (диаметров рабочего трубопровода и трубы-футляра, применяемых средствах протаскивания рабочей трубы через кожух и необходимости обеспечения прохождения дополнительных коммуникаций в кожухе (например кабелей связи)), укрытия производятся с учетом соответствующего фактического значения эксцентриситета и с дополнительными встроенными элементами конструкции (пропусками для одного, двух и т.д. кабелей связи).

Гибкое и быстро настраиваемое производство позволяет по требованию заказчика изготавливать защиту герметизирующих манжет для труб зарубежных стандартов и нестандартных переходов.

• наружный диаметр рабочего трубопровода, мм/ наружный диаметр трубопровода кожуха, мм;
• требуемое значение эксцентрисистета перехода или указать тип применяемых средств протаскивания с указанием высоты ребер колец Спейсер, опорно-направляющих колец ОНК или размеры рейки футеровочной.
• требуемое исполнение: обычное или усиленное (для районов Крайнего Севера);
• требуемые дополнительные элементы: пропуски для кабелей связи (количество и диаметр пропусков), чехол из НСМ с крепежом;
