Манжеты герметизирующие для трубопроводных переходов
ТУ 2531-004-35197364-2008
ОБЛАСТЬ ПРИМЕНЕНИЯ И ОПИСАНИЕ
При прокладке трубопроводов, пересекающих автотрассы, железнодорожные пути, водные преграды, трубопроводы и другие препятствия,
основной трубопровод прокладывается через защитный футляр ("кожух","патрон","гильза"(труба большего диаметра)).
Манжеты предназначены для герметизации пространства между защитным кожухом (футляром) и рабочим трубопроводом диаметрами от 25 мм до 1620 мм на трубопроводных
переходах под автомобильными и железными дорогами, пересечениями трубопроводов, а также другими инженерными сооружениями, во всех климатических зонах
при температуре от минус 55°С до плюс 80°С.
|
|
|
| Манжета представляет собой изделие кольцевой формы с гофром или в виде формы усеченного конуса,
которое устанавливается на трубопровод и кожух с последующей обжимкой металлическими хомутами на рабочем трубопроводе и трубе футляре.
Манжеты изготавливаются из резины (обычное исполнение - толщина 3 мм, УСИЛЕННОЕ - толщина 5 мм, ПОВЫШЕННОЙ ПРОЧНОСТИ - толщина 9 мм) двух основных типов:
- - тип I - гофрированные;
- - тип II - в виде усеченного конуса (конусные) из листа вулканизированной резины (при достаточной длине могут образовывать при монтаже гофру по типу I);
Манжеты типов I и II изготавливаются двух видов:
- - маркировка Н - неармированные;
- - маркировка А - производятся из армированной резины;
Также мы производим манжеты герметизирующие из ПВХ (ткань ПВХ).
Для вновь строящихся трубопроводов манжеты герметизирующие поставляются в цельном виде.
Для действующих трубопроводов (в случае «неразрезного» рабочего трубопровода) манжеты поставляются в разъемном (разрезном) (маркировка Р) виде и
дополнительно комплектуются материалами и оснасткой по соединению (склеиванию) разреза.
|
|
|
|
|

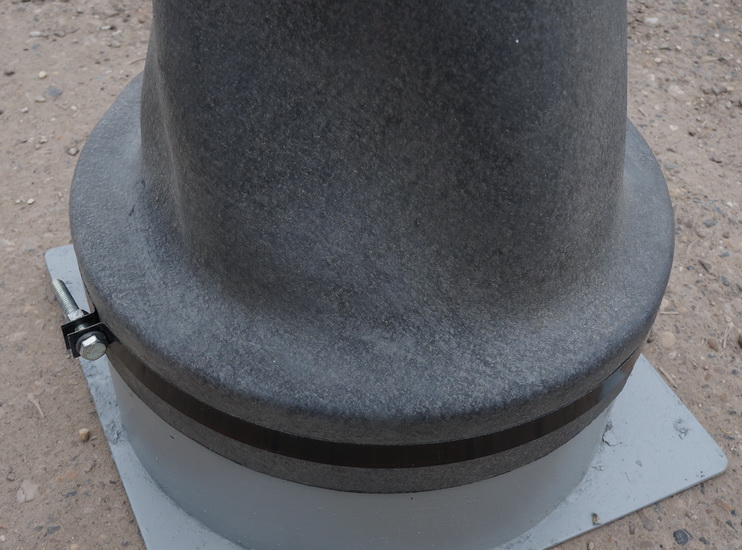

Примеры исполнения манжет герметизирующих из резины:

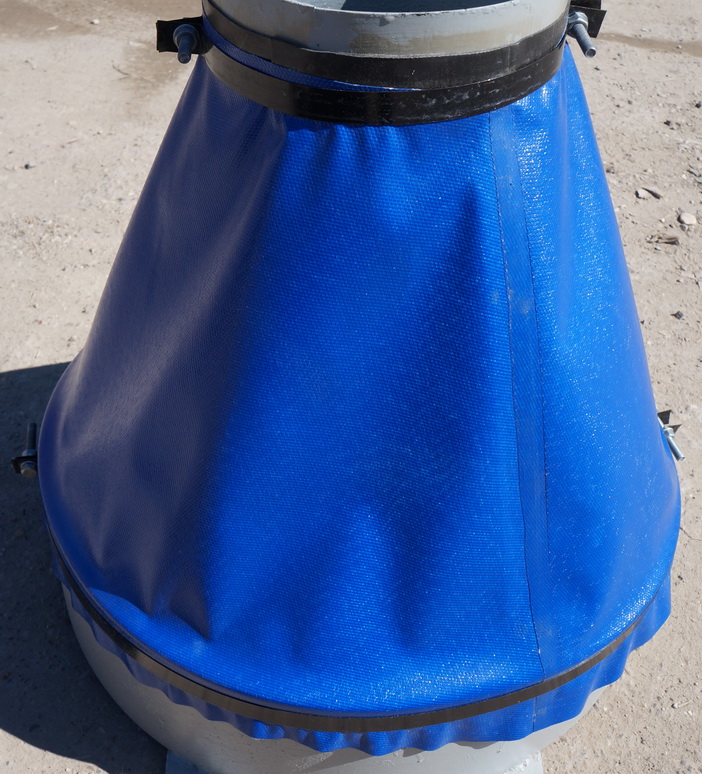

Примеры исполнения манжет герметизирующих из ткани ПВХ:
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ :
|
Информация требуемая для заказа манжет: |
- нерарзъемная или разъемная (маркировка Р);
- материал манжеты: резина (обычное исполнение - толщина 3 мм, УСИЛЕННОЕ - толщина 5 мм, ПОВЫШЕННОЙ ПРОЧНОСТИ - толщина 9 мм) или ПВХ (ткань ПВХ);
- для манжет из резины указать требуется или нет армирование материала (маркировка А - из армированной резины);
|
Нормативные документы: |
Титульный лист ТУ, сертификат соответствия.
Скачать файл____Смотреть файл
|
Манжеты герметизирующие: |
Справочная информация: физико-механические свойства
материалов применяемых при производстве манжет, грузовые параметры для расчета транспортировки, инструкции по монтажу.
Скачать файл____Смотреть файл |
|
