ПРЕДОХРАНИТЕЛЬНЫЕ ДИЭЛЕКТРИЧЕСКИЕ КОЛЬЦА "СПЕЙСЕРЫ"
ИЗ ПОЛИУРЕТАНА
(опорно-направляющие, опорно-центрирующие)

ТУ 51-19-2000
(смотреть титульный лист ТУ)

ОБЛАСТЬ ПРИМЕНЕНИЯ

При прокладке трубопроводов, пересекающих автотрассы, железнодорожные пути, водные преграды, трубопроводы и другие препятствия, основной трубопровод прокладывается через защитный "кожух-патрон"(труба большего диаметра).

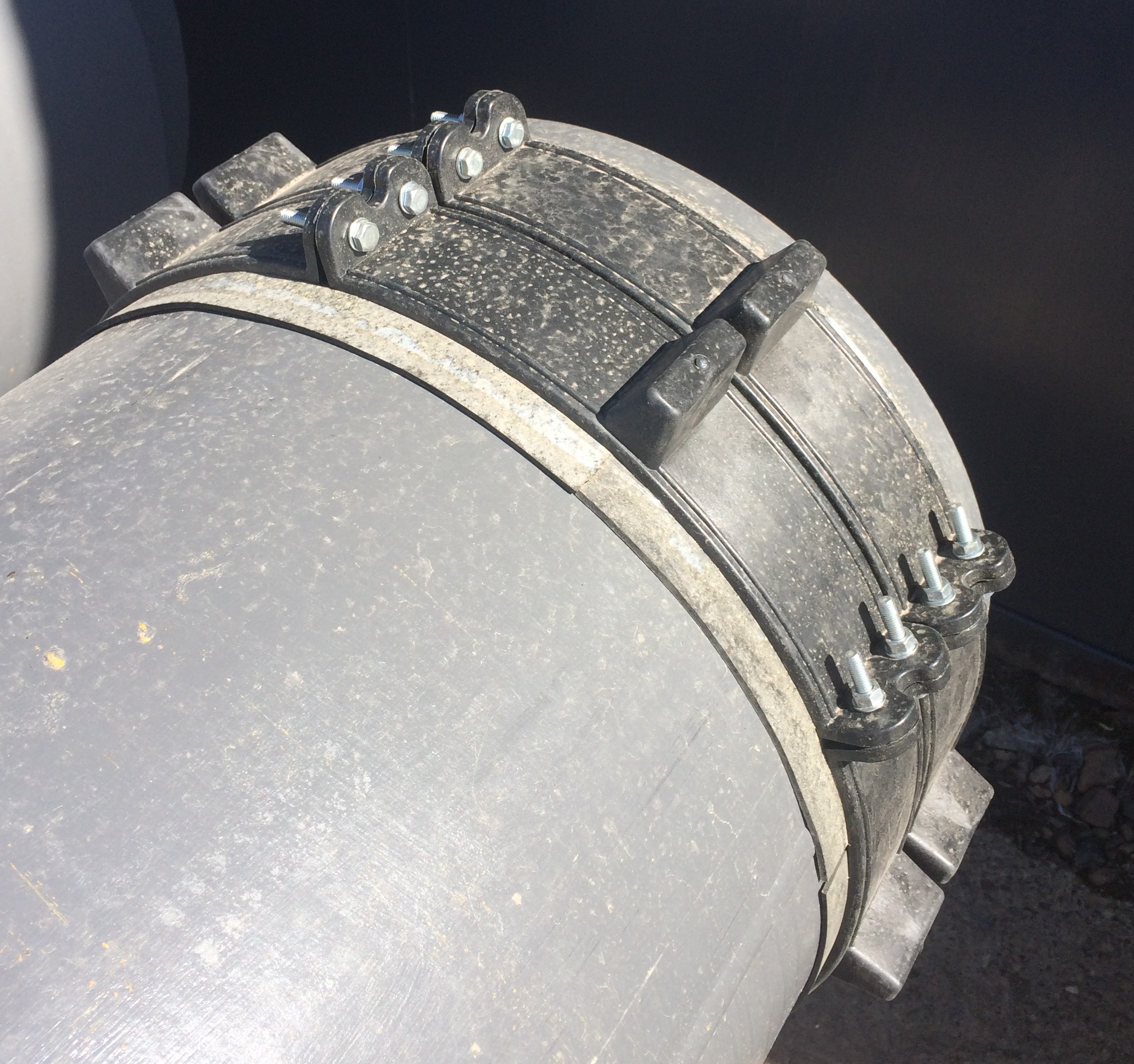

Для разделения основного трубопровода и "кожуха", а также для механической защиты изоляционного покрытия трубопровода и упрощения процедуры протаскивания трубопровода через "кожух" применяются диэлектрические изолирующие опорно центрирующие кольца.

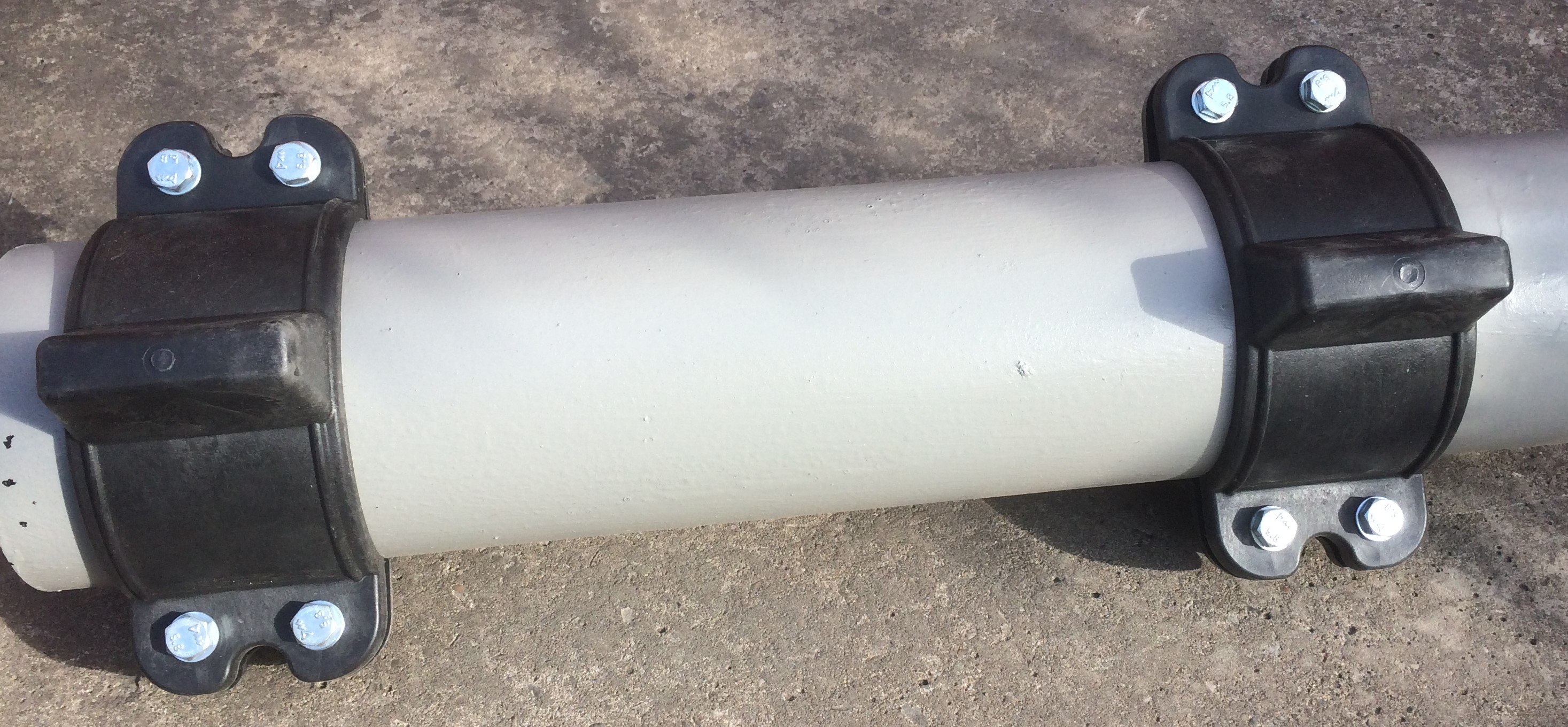

Кольца собираются из сегментов и обеспечивают электрическую изоляцию между двумя трубами, устойчивы к химической коррозии, давлению, механическим и термическим ударам.Сегменты кольца собираются болтами.

Схема работы, варианты исполнения

Количество изделий, устанавливаемых на участке (ориентировочное количество - точное количество определяется при разработке проектной документации в зависимости от типа трубопровода и нагрузок на него) рассчитывается по формуле:

N=(L/K)+3 (шт),
где L- длина участка (м), К - расстояние между кольцами (м) - выбирается в пределах 0,6-2 (м) для металлических трубопроводов , 2-3 (м) для трубопроводов из стеклопластиковых труб.

Производятся для трубопроводов диаметрами от 89 до 1420 мм (в любом сочетании рабочей трубы и "кожуха").

Возможно изготовление двух типов опорно центрирующих колец "спейсер":
- для обычных условий эксплуатации: минимальная температура проведения работ до -23 градусов Цельсия, эксплуатация трубопровода до -55 градусов;
- для районов с пониженными температурами:минимальная температура проведения работ до -55 градусов Цельсия, эксплуатация трубопровода до -55 градусов;



ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА ПОЛИУРЕТАНА
Наименование показателя Значение
Температура стеклования, (гр.Цельсия) в зависимости от марки полиуретана -55
-23
Модуль при 300% удлинения, МПа 30
Предел прочности при разрыве, МПа, не менее 400
Коэффициент трения по стали 0,45
Коэффициент трения по полиэтилену 0,3
Относительное удлинение, % не менее 300
Твердость по Шору А, не менее 90
Остаточное удлинение, % не более 10
Сопротивление раздиру, КГС/см, не менее 54

Гибкость технологии производства сегментов из полиуретана позволяет производить быструю перенастройку и выпускать кольца с нестандартной конфигурацией (для трубопроводов с нестандартными диаметрами, усиленной изоляцией и т.д.) для трубопроводов и "кожухов" любых диаметров.

Применение диэлектрических колец повышает скорость и эффективность прокладки трубопроводов через переходы и увеличивает срок службы трубопроводов на переходах до 30 лет.

Более чем 10 - летний опыт производства и эксплуатации.
СОБСТВЕННОЕ СЕРИЙНОЕ ПРОИЗВОДСТВО И РАЗРАБОТКА.
Защищенная интеллектуальная собственность.

Допущены к эксплуатации Госгортехнадзором РФ письмо № 10-03/384 (посмотреть)
Получен сертификат соответствия РОСС RU.АИ50.Н14270.
