КОЛЬЦА ОПОРНО-НАПРАВЛЯЮЩИЕ ОНК, ОНК-Р (РОЛИКОВЫЕ)
ДИЭЛЕКТРИЧЕСКИЕ, ПРЕДОХРАНИТЕЛЬНЫЕ, ЦЕНТРИРУЮЩИЕ
ТУ 2420-003-35197364-2012
ТУ 1469-001-01297858-98

ОБЛАСТЬ ПРИМЕНЕНИЯ И ОПИСАНИЕ

Кольцо опорно-направляющее (ОНК), изолирующее, предохранительное, диэлектрическое, центрирующее предназначено для механической защиты изоляционного покрытия трубопроводов при прокладке (протаскивании) в кожухе, для обеспечения диэлектрической изоляции трубопроводного перехода и фиксирования расположения трубопровода в кожухе на отметках предусмотренных проектом.

Опорно-направляющее кольцо (ОНК) состоит из металлических сегментов с установленными на них диэлектрическими опорами. Сегменты ОНК соединяются между собой болтами.

Количество сегментов и диэлектрических опор зависит от диаметра и типа рабочего трубопровода, а также от длины трубопроводного перехода.

Кольца обеспечивают электрическую изоляцию между двумя трубами, устойчивы к химической коррозии, давлению, механическим и термическим ударам.

Мы производим кольца ОНК следующих типов:
  • ОНК с ОПОРАМИ ПОЛЗУНАМИ (материал опор - полиэтилен, полиамид);
  • ОНК с РОЛИКОВЫМИ ОПОРАМИ (материал опор - полиэтилен, полиамид), в том числе с усилеными опорами и роликами большого диаметра из полиамида;
  • ОНК с КОМБИНИРОВАННЫМИ ОПОРАМИ (нижние опоры в кольце - роликовые , верхние опоры - ползуны);
  • ОНК с УСТРОЙСТВОМ ДЛЯ ПРОПУСКА КАБЕЛЕЙ связи (1 и 2) (ОКС);
  • ОНК с обеспечением центрирования трубопровода в кожухе ( ОНК - ЦЕНТРИРУЮЩИЕ ) за счет измнения высоты опор колец ОНК;
  • ОНК групповые (СДВОЕННЫЕ) для обеспечения протаскивания нескольких (двух и более) рабочих труб через трубу кожух (футляр) и закрепения на отметках предусмотренных проектом.

    • В зависимости от требований заказчика кольца ОНК комплектуются защитными прокладками (варианты исполнения прокладок: резина, скальный лист).

    СЕРИЙНО ПРОИЗВОДИМ КОЛЬЦА ДЛЯ ТРУБ ОТ 25 ДО 2400 ММ

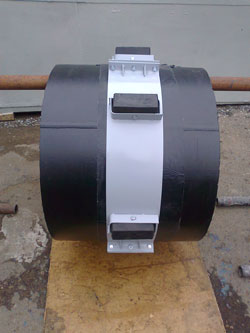

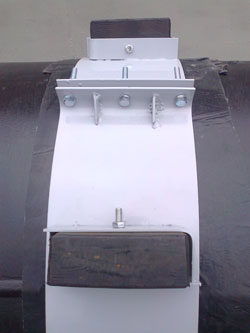

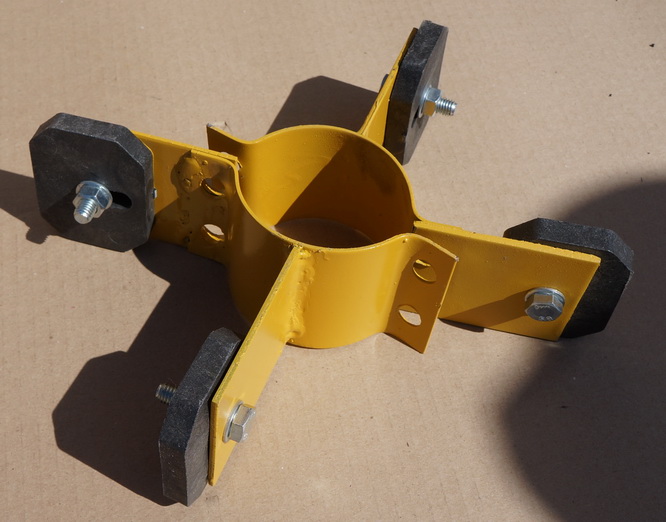

Примеры исполнения стандартных ОНК с опорами ползунами:

Примеры исполнения ОНК с роликовыми опорами и дополнительными элементами оснащения:

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ :
Информация требуемая для заказа колец ОНК:
  • наружный диаметр рабочего трубопровода (с учетом используемой изоляции, мм/ внутренний диаметр трубопровода кожуха, мм;
  • тип опор колец ОНК : ползуны, роликовые, комбинированные;
  • необходимость центрирования;
  • необходимость и тип прокладки под ОНК : резина, скальный лист (СЛ);
  • требуемые дополнительные элементы: пропуски для кабелей связи (количество и диаметр пропусков), объединение ОНК в группу для одновременного протаскивания нескольких труб малого диаметра через кожух;
Нормативные документы: Титульные листа ТУ, сертификаты соответствия.
Скачать файл____Смотреть файл
Кольца опорно-направляющие (ОНК): Справочная информация: описание изделия, грузовые параметры для расчета транспортировки, инструкция по монтажу.
Скачать файл____Смотреть файл
НАШИ ПРЕИМУЩЕСТВА :
-Мы обладаем более чем 15 - летним опытом производства и эксплуатации колец ОНК.
-Самостоятельно производим манжеты герметизирующие и укрытия для манжет, что позволяет полностью укомплектовать переход необходимой комплектацией и обеспечить наилучшую собираемость комплекта: кольца ОНК, манжеты и укрытия;
-Имеем и развиваем собственное серийное производство.
-Занимаемся разработкой, испытаниями и запускаем в производство новые виды изделий.
-Имеем патенты на изделия и технологические решения и внимательно относимся к защите интеллектуальной собственности.
